視頻拼接類產品介紹

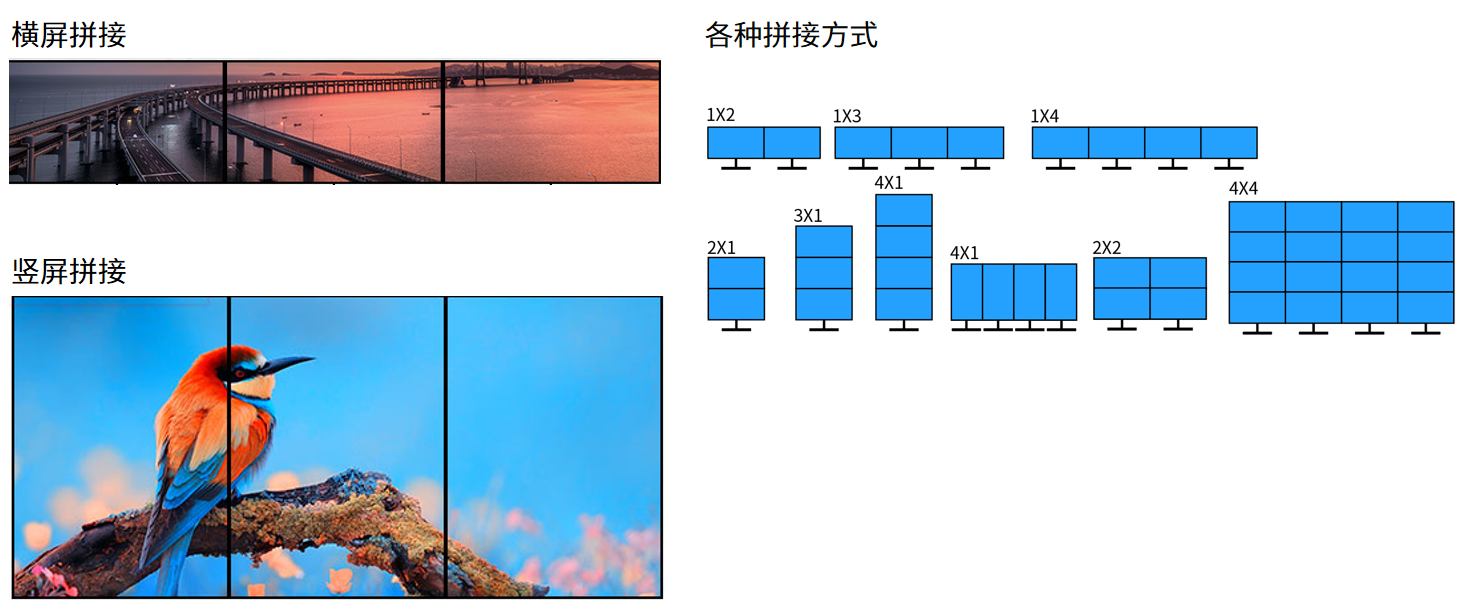

應用場景

視頻拼接類產品介紹


拼接處理器

1.我司對接口芯片和FPGA芯片有很深的理解力，搭配出最合適最優的產品框圖

2.友商的MONITOR IC目前價格沒有優勢，同時技術服務也經常不到位。 TV芯片暫時不合適（沒有MST功能和畫質差）

3.我司方案靈活，價格和技術服務都是優勢，同時畫質也很好。 可以把拼接上需要的畫面一致性問題解決


視頻拼接類產品介紹

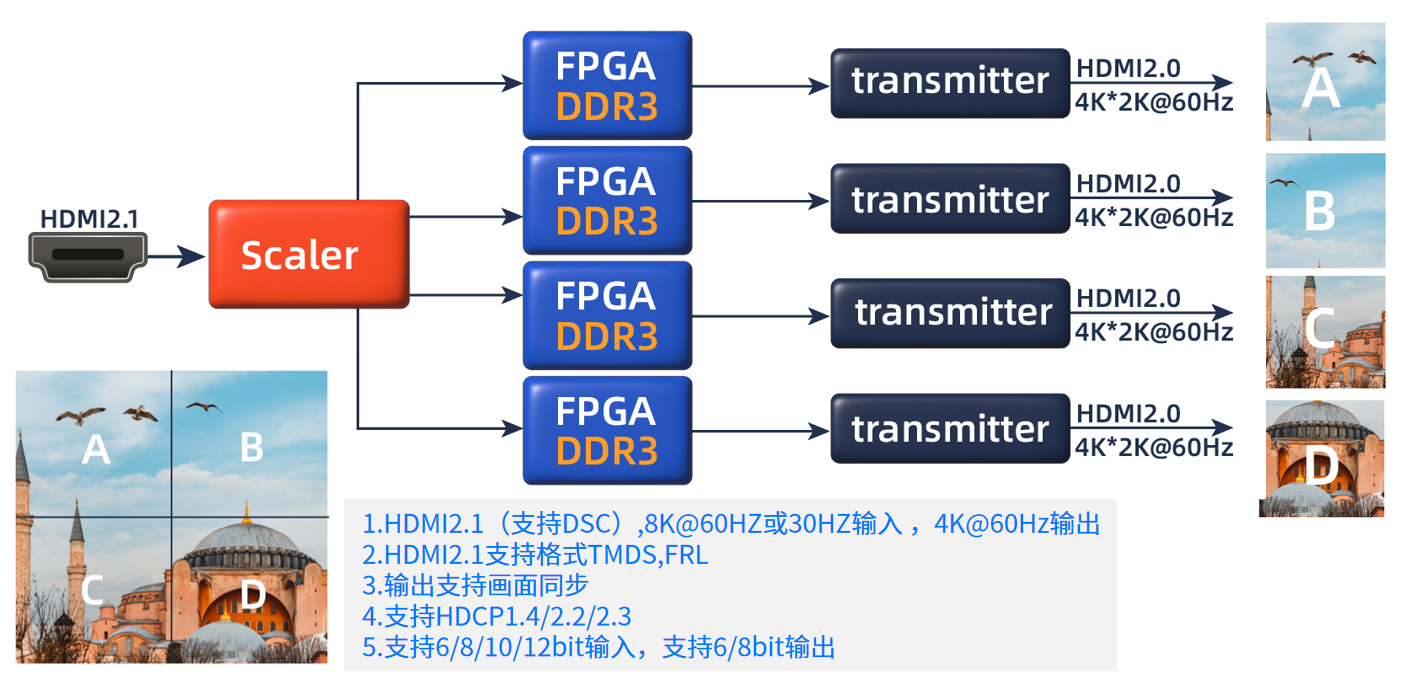

方案一：8K拼接方案（點對點,2X2）

1.HDMI2.1（支持DSC）,8K@60HZ或30HZ輸入 ，4K@60Hz輸出

2.HDMI2.1支持格式TMDS,FRL

3.輸出支持畫面同步

4.支持HDCP1.4/2.2/2.3

5.支持6/8/10/12bit輸入，支持6/8bit輸出


視頻拼接類產品介紹

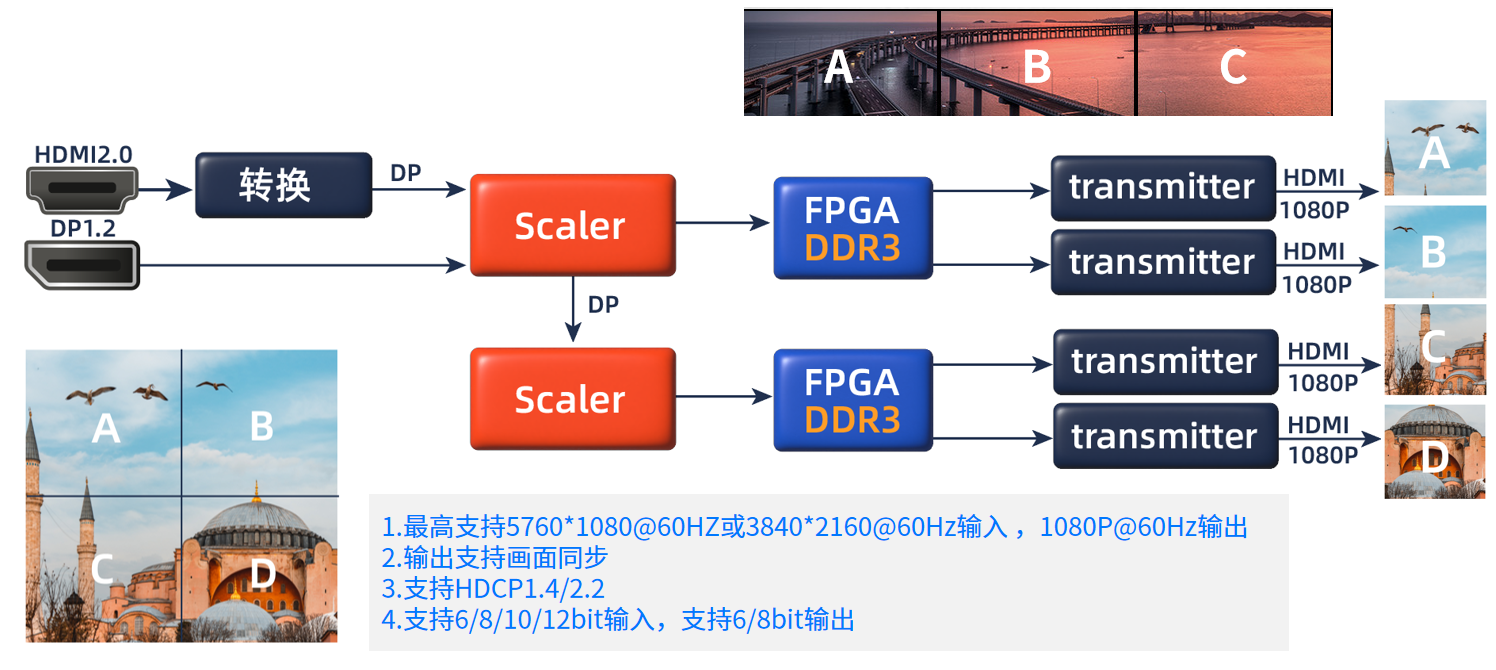

方案二：四畫面拼接（點對點，2X2+1X3）

1.最高支持5760*1080@60HZ或3840*2160@60Hz輸入 ，1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出


視頻拼接類產品介紹

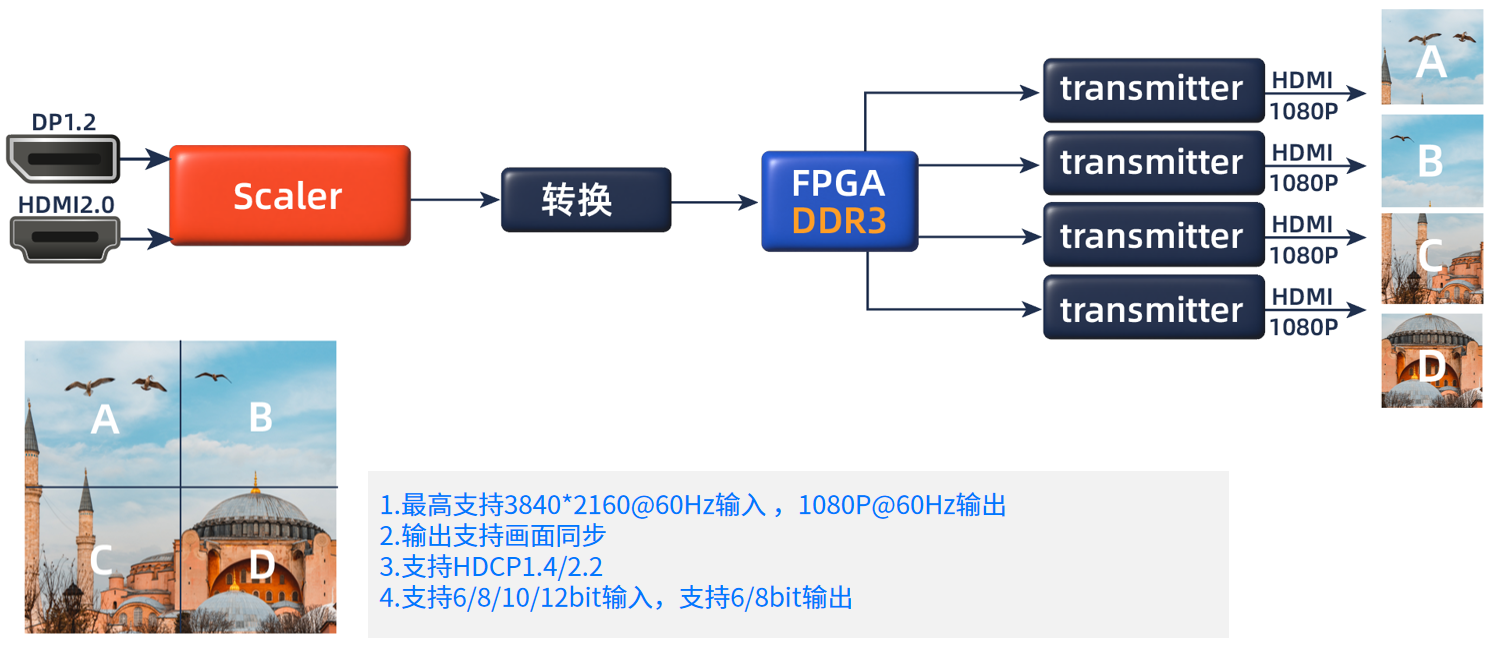

方案三：四畫面拼接（點對點,2X2）

1.最高支持3840*2160@60Hz輸入 ，1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出


視頻拼接類產品介紹

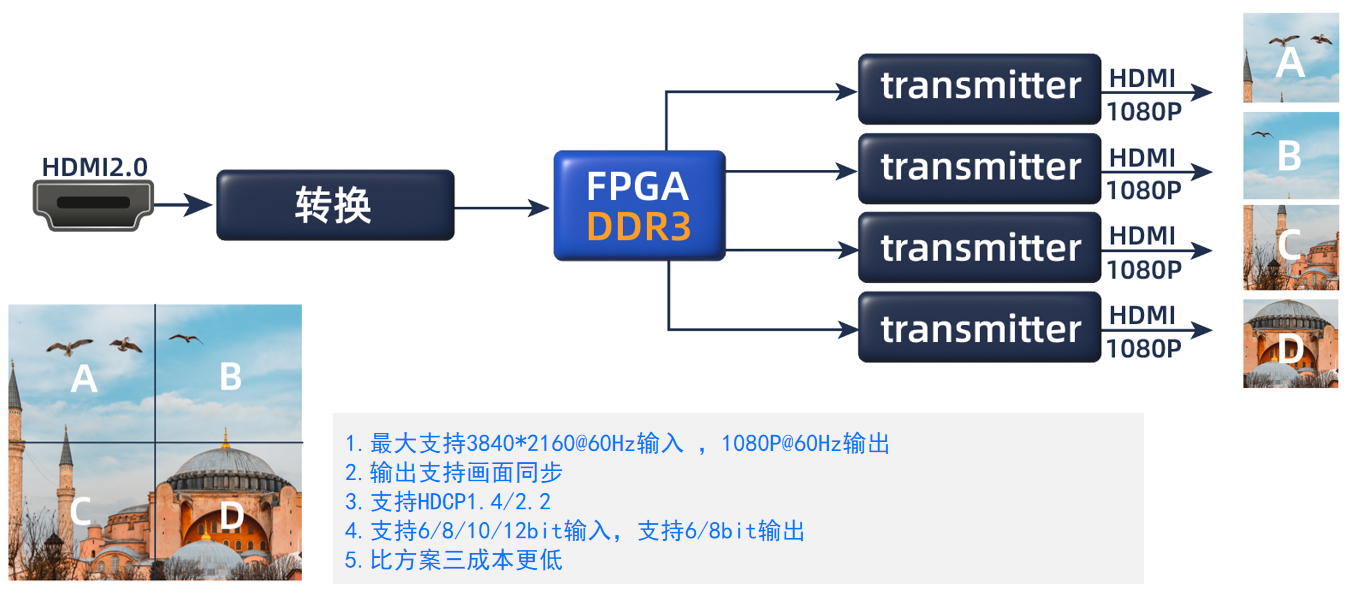

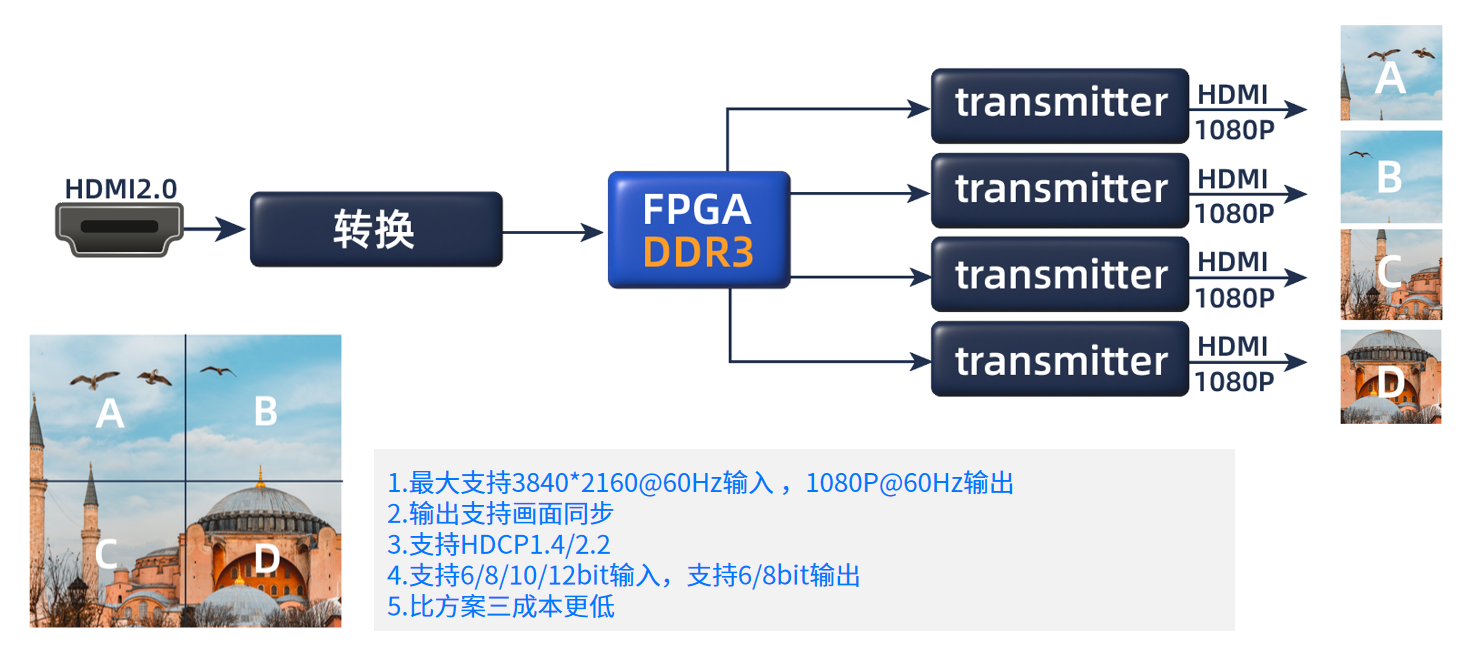

方案四：四畫面拼接（點對點，2X2,無縮放）

1.最大支持3840*2160@60Hz輸入 ，1080P@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出

5.比方案三成本更低


視頻拼接類產品介紹


方案五：四畫面豎屏拼接（點對點，1X4）

1.支持4320*1920@60Hz輸入 ，1080*1920@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出

5.支持豎屏拼接，同時支持1X3模式


視頻拼接類產品介紹

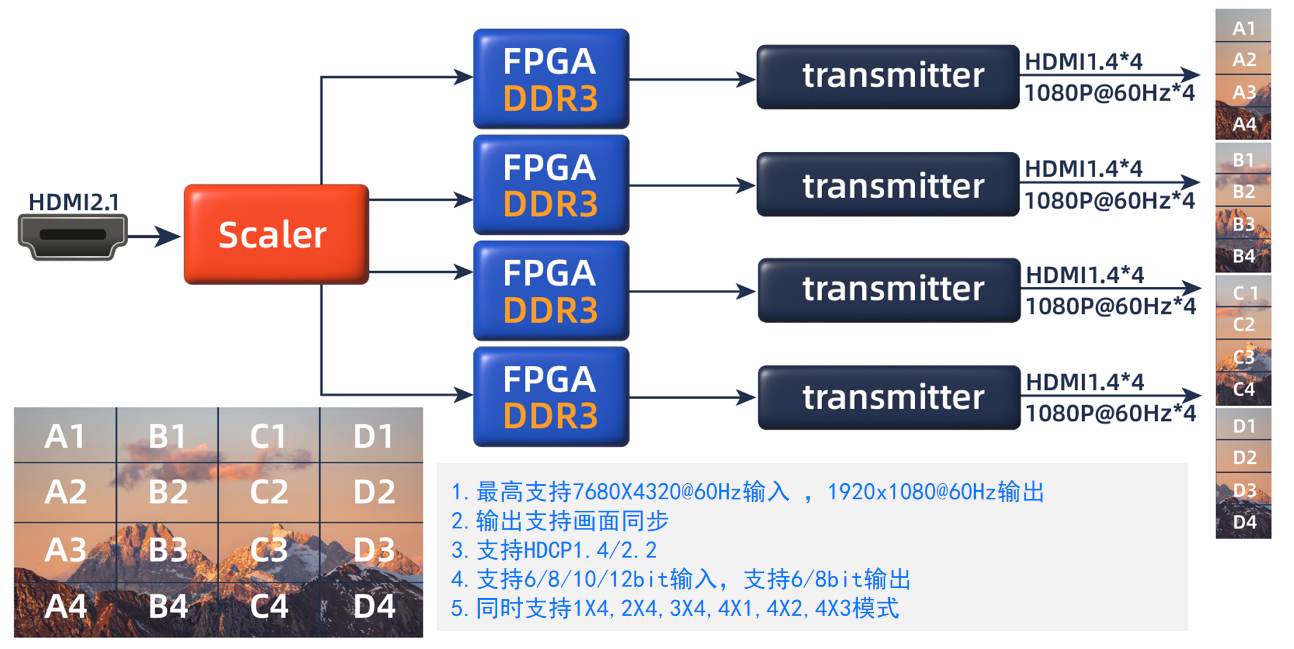

方案六：8K輸入 16畫面橫屏拼接4X4

1.最高支持7680X4320@60Hz輸入 ，1920x1080@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出

5.同時支持1X4,2X4,3X4,4X1,4X2,4X3模式


視頻拼接類產品介紹

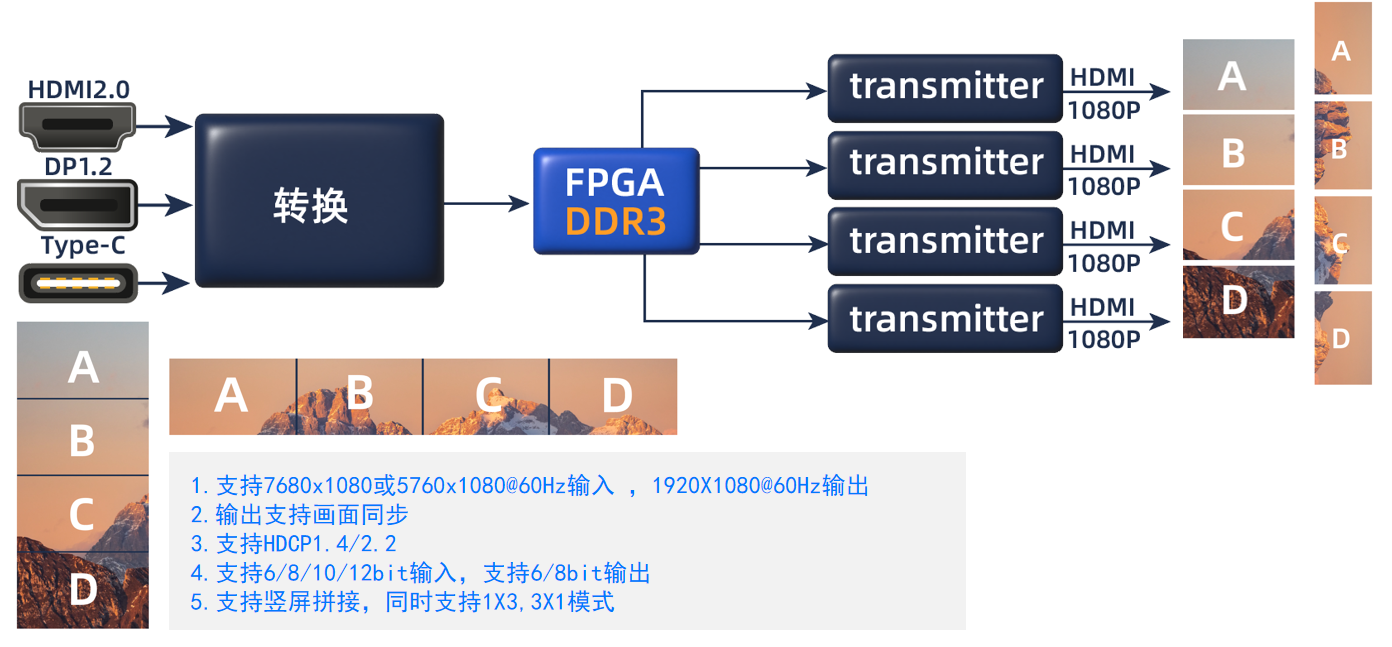

方案七：1X4,4X1橫屏拼接（點對點，無畫質增強）

1.支持7680x1080或5760x1080@60Hz輸入 ，1920X1080@60Hz輸出

2.輸出支持畫面同步

3.支持HDCP1.4/2.2

4.支持6/8/10/12bit輸入，支持6/8bit輸出

5.支持豎屏拼接，同時支持1X3,3X1模式
