TYPE_C接口顯示器方案

●?目前Type-c接口從2017年開始已進入消費者生活;

●?支持的Type-c信號源設備已覆蓋電腦,手機,平板,游戲機,投影機等各類應用;

●?關于Type-c顯示端設備的方案我們從2017年開始孵化,目前在手機配件,教育及在線辦公市場出貨量較大;該類顯示器應用月均400K的出貨量;

●?今年在各種專業顯示器市場開始方案導入;目前已有多種成熟方案被大量采用;

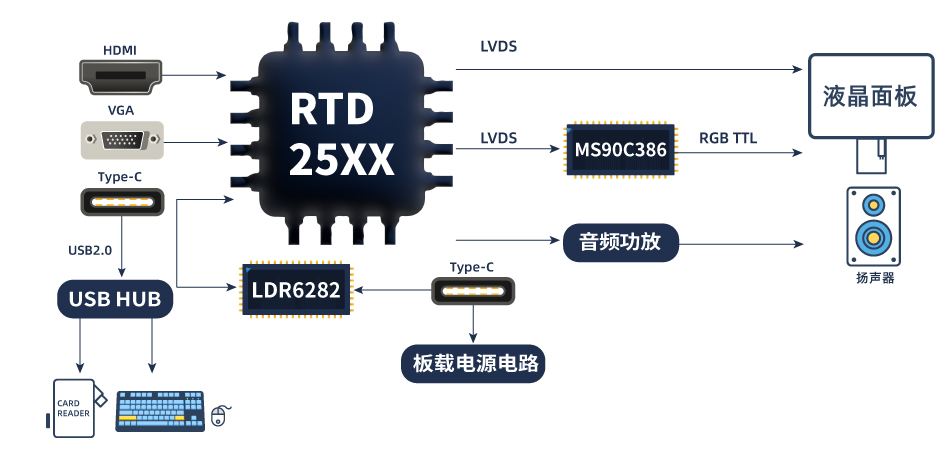

最簡版


TYPE_C接口顯示器方案


本方案特點:

1、價格最便宜,兩個主控芯片價格超低,市場TYPE_C顯示器最佳方案搭配。

2、功能滿足最基礎的需要,可以擴展支持鍵鼠以及讀卡(僅僅支持TYPE_C全功能設備)

3、開發工作量小,穩定

4、HDMI,VGA,TYPE_C三種信號輸入


常規版

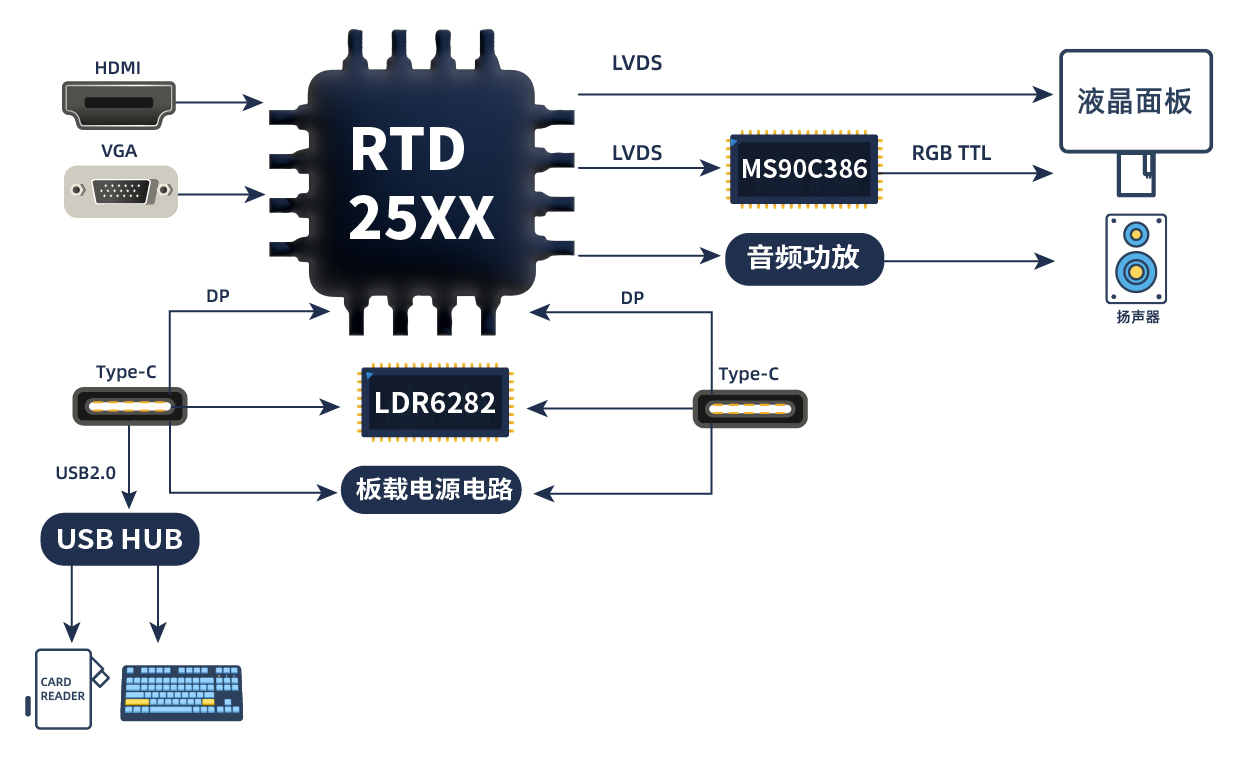

01.?Scaler IC RTD25XX


TYPE_C接口顯示器方案


本方案特點:

1、方案成熟,靈活可變,可根據客戶要求定制。

2、功能滿足最基礎的需要,可以擴展支持鍵鼠(僅僅支持TYPE_C全功能設備)

3、便攜式顯示器最主流2K方案,穩定,兼容性好

?4、兩個TYPE_C接口均可以支持顯示輸出設備端和電源適配器,支持混插(盲插);

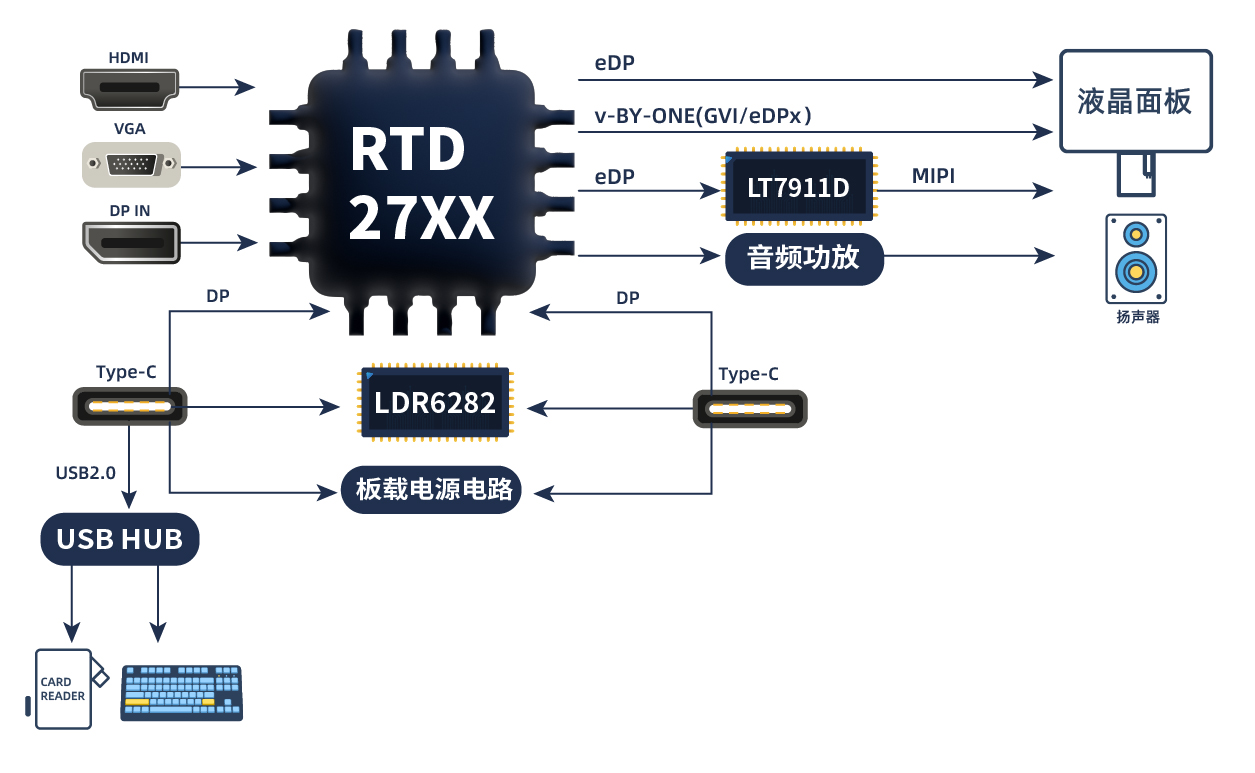

02.?Scaler?IC?RTD27XX


TYPE_C接口顯示器方案


本方案特點:

1、方案成熟,靈活可變,可根據客戶要求定制。

2、功能滿足最基礎的需要,可以擴展支持鍵鼠(僅僅支持TYPE_C全功能設備)

3、便攜式顯示器最主流4K方案,穩定,兼容性好。

4、兩個TYPE_C接口均可以支持顯示輸出設備端和電源適配器,支持混插(盲插)。

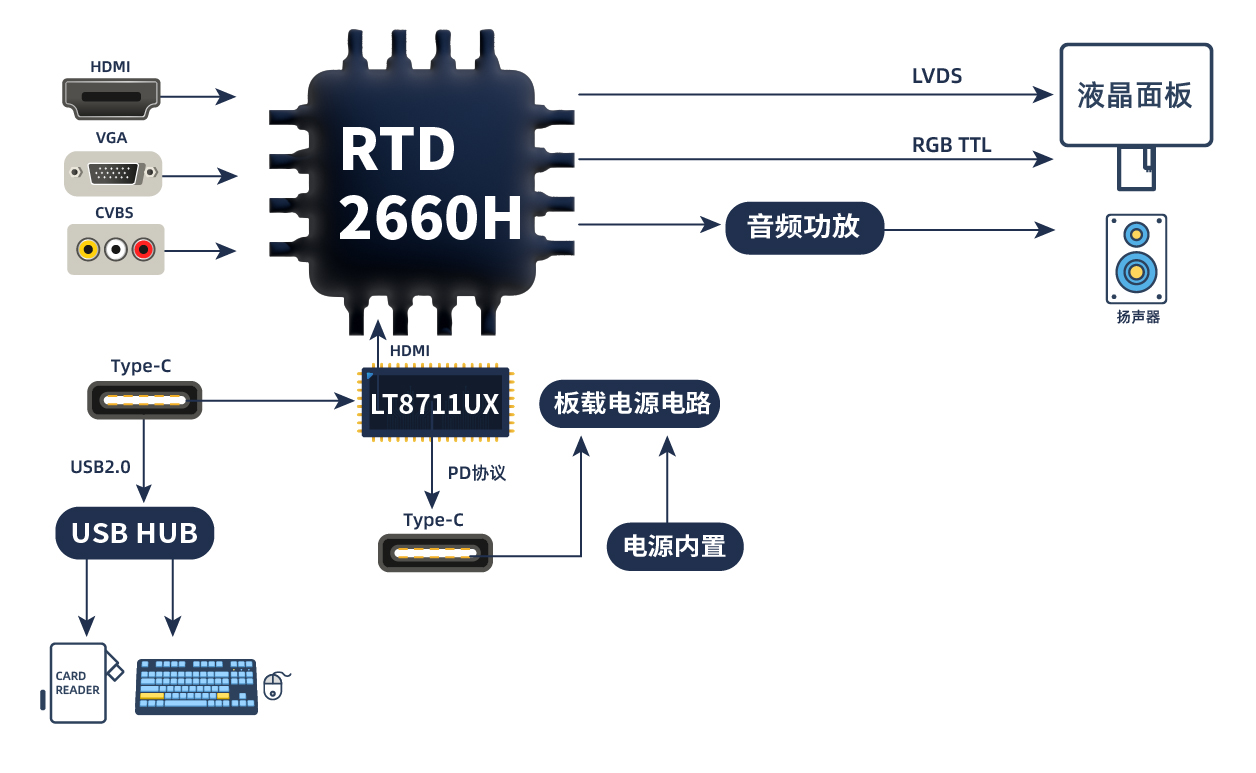

03.?Scaler?IC?RTD2660H


TYPE_C接口顯示器方案


本方案特點:

1、方案成熟,靈活可變,可根據客戶要求定制。

2、功能滿足最基礎的需要,可以擴展支持鍵鼠(僅僅支持TYPE_C全功能設備)。

3、針對LVDS&TTLRGB接口的屏都支持,極具性價比

4、HDMI, VGA ,TYPE_C,CVBS多種信號輸入

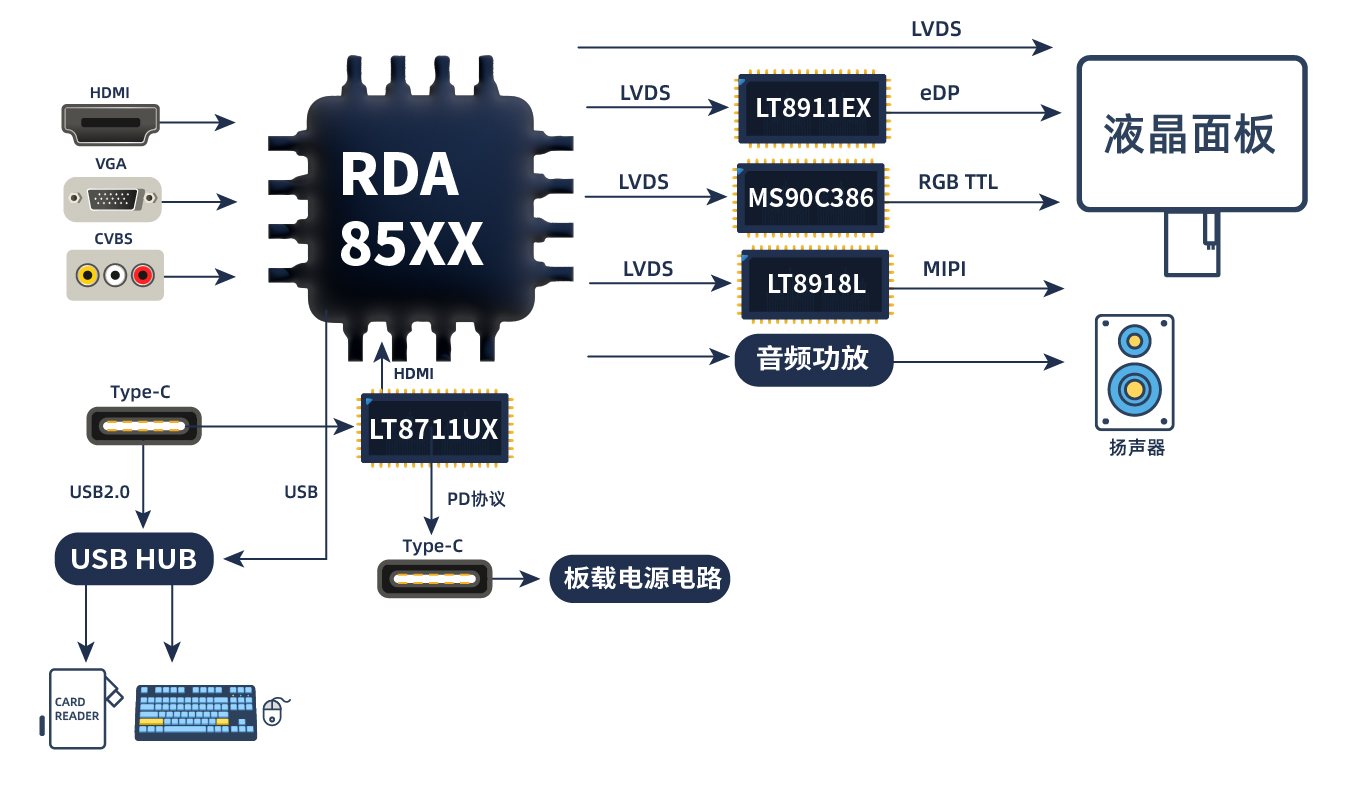

04.?Scaler IC RDA85XX


TYPE_C接口顯示器方案


本方案特點:

1、方案成熟,靈活可變,可根據客戶要求定制。

2、功能滿足最基礎的需要,可以擴展支持鍵鼠(僅僅支持TYPE_C全功能設備)以及讀卡播放多媒體。

3、即可以本地播放多媒體,也可以擴展手機同屏(目前暫支持全功能TYPE_C手機)

4、HDMI,VGA,TYPE_C,CVBS多種信號輸入以及USB播放



高級版

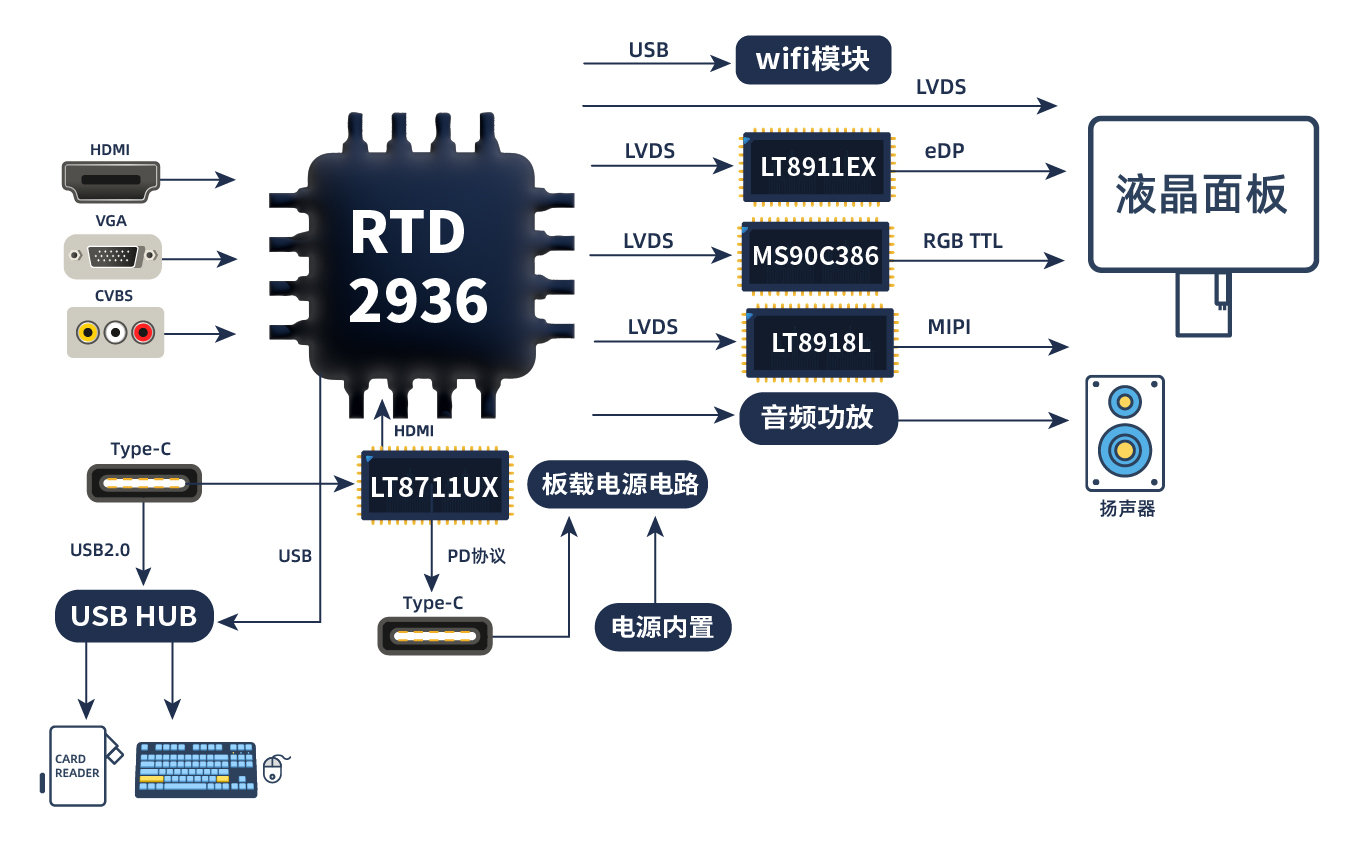

01.RTD2936


TYPE_C接口顯示器方案


本方案特點:

1、方案成熟,功能多,UI炫,可定制開發潛力大。

2、功能多,可以擴展支持鍵鼠(僅僅支持全功能TYPE_C設備)以及讀優盤讀卡播放多媒體。

3、即可以本地播放多媒體,也可以擴展手機同屏(除支持全功能TYPE_C手機外,還支持MIRACAST,DLNA,AIRPLAY無線同屏協議以及蘋果手機的USB2.0有線同屏)

4、可以支持豎屏橫用,或者橫屏豎用。

5、本方案同時支持90、180、270度旋轉,配合手機畫面實現最大畫面顯示,自動識別橫豎屏畫面自動旋轉(無G-SENSOR)



進階版

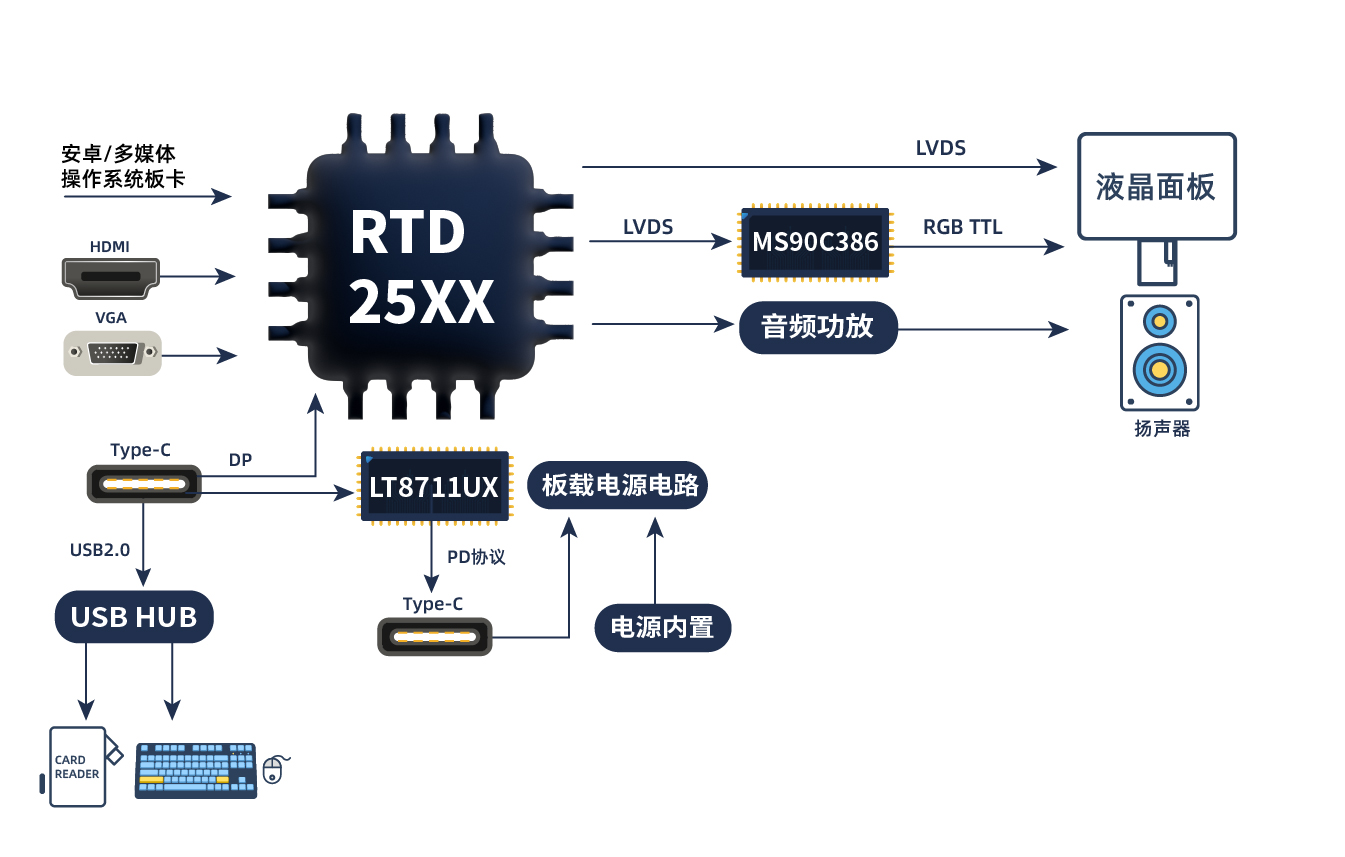

01.?Scaler IC?RTD25XX+RK3328


TYPE_C接口顯示器方案


本方案特點:

1、價格最便宜,兩個主控芯片價格超低,市場最佳方案搭配,可以增加對安卓板卡或者其他HDMI輸出板卡的支持;

2、功能滿足最基礎的需要,可以擴展支持鍵鼠以及讀卡(僅僅支持TYPE_C全功能設備);

3、擴展板卡靈活,安卓、同屏板、mini PC板卡均可搭配 ;

4、HDMI,VGA,TYPE_C三種信號輸入;

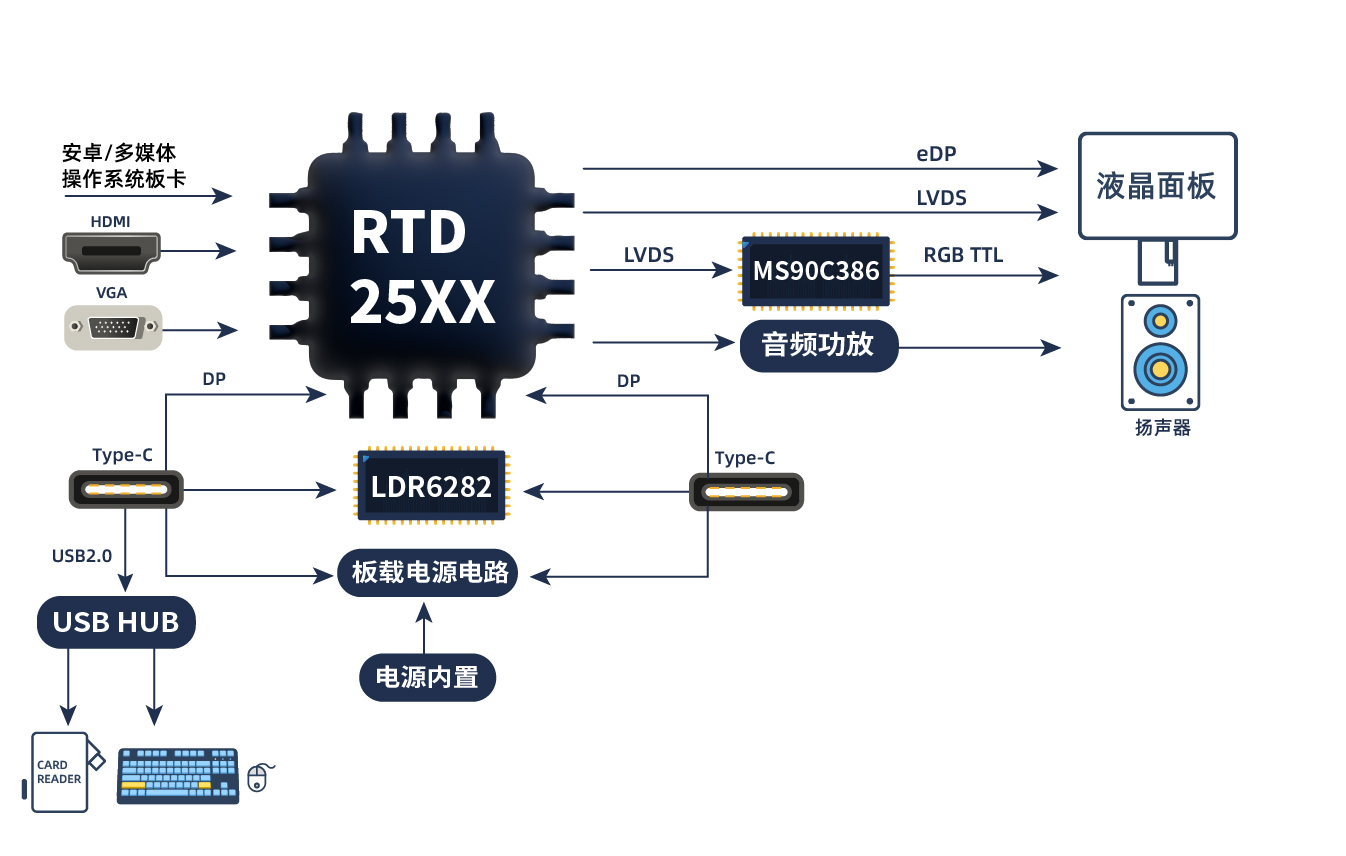

02. Scaler IC?RTD25XX+RK3328


TYPE_C接口顯示器方案


本方案特點:

1、價格最便宜,兩個主控芯片性價比好,穩定可靠,可以增加對其他HDMI輸出板卡的支持;

2、功能滿足最基礎的需要,可以擴展支持鍵鼠以及讀卡(僅僅支持TYPE_C全功能設備);

3、擴展板卡靈活,安卓、同屏板、mini PC板卡均可搭配;

4、HDMI,VGA,TYPE_C三種信號輸入;

5、任一個TYPE_C輸入可以設置成設備端或者適配器(盲插)

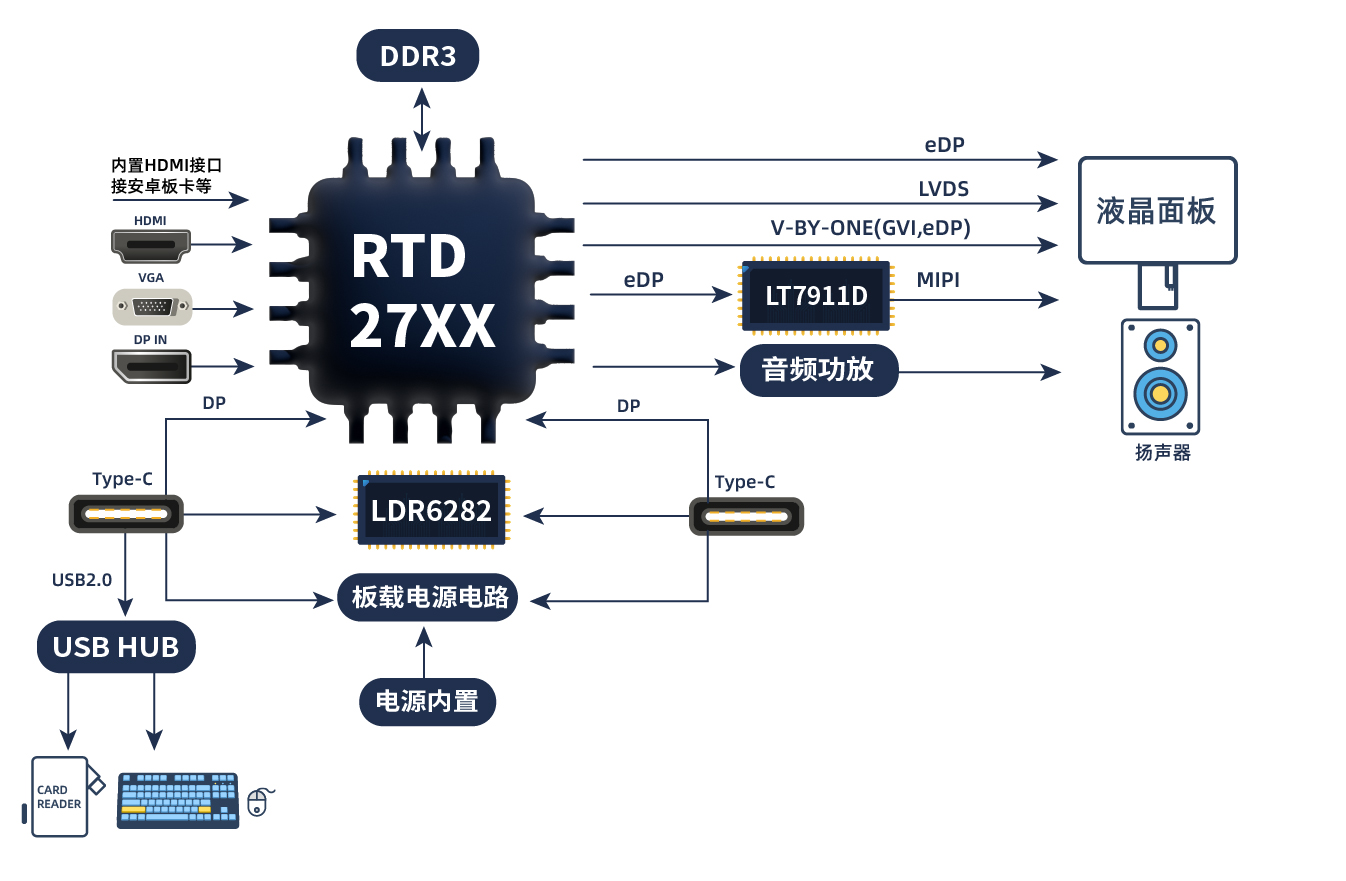

03.?Scaler IC?RTD27XX+RK3328


TYPE_C接口顯示器方案


本方案特點:

1、本芯片接口豐富,輸入數字通道多,屏接口格式多。

2、功能滿足多種需要,可以擴展支持鍵鼠以及讀卡(僅僅支持TYPE_C全功能設備)

3、擴展板卡靈活,安卓、同屏板、mini PC板卡均可搭配

4、HDMI,VGA,DP、TYPE_C多種信號輸入

5、任一個TYPE_C輸入可以設置成設備端或者適配器(盲插)

6,可以支持豎屏橫用,或者橫屏豎用。

7,支持90、180、270度旋轉,配合手機畫面實現最大畫面顯示,自動識別橫豎屏畫面自動旋轉(無G-SENSOR)。

8、支持PIP/POP/4P功能(不能與旋轉功能同時并存)




TYPE_C接口顯示器方案

支持全功能TYPE-C設備列表,以下僅是節選部分型號,更多機型增加中;


支持全功能Type-c型號產品

●?華為手機(P20,MATE10系列及以上及榮耀Pro系列)(2018年起年均2億臺以上)(mate10 2017年底上市,P20?2018年初上市)

●?三星手機(S8及note9以上系列)(2018年起年均3億臺以上銷量)(S8 2017年初量產,note8 2017底量產)

●?堅果手機(R1,PRO2S,PRO3及以上系列)

●?LG手機

●?游戲手機(華碩,黑鯊等游戲手機)

●?任天堂Switch游戲機(5-6千萬臺)

●?筆記本電腦(超極本及辦公本)

●?Ipad/安卓平板

●?macbook

●?RTX1070及以上顯卡

●?RK開發板

●?樹莓派開發板
